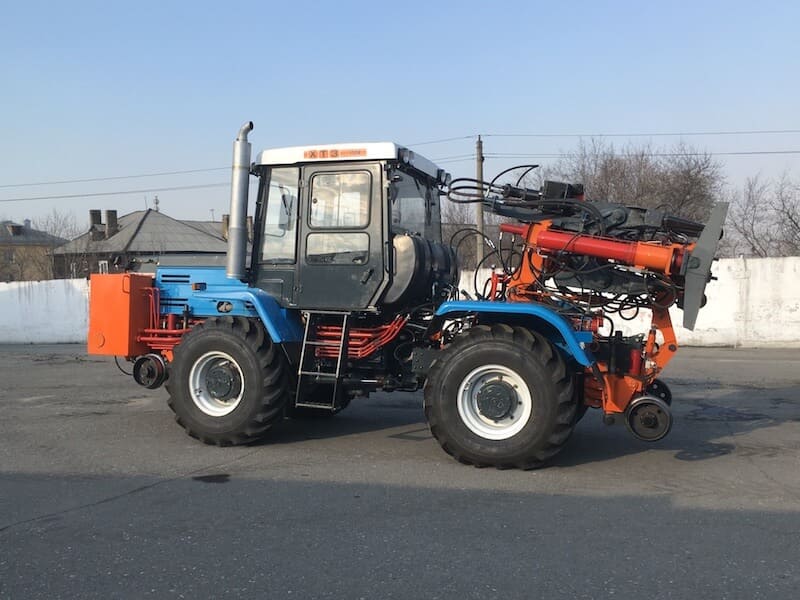

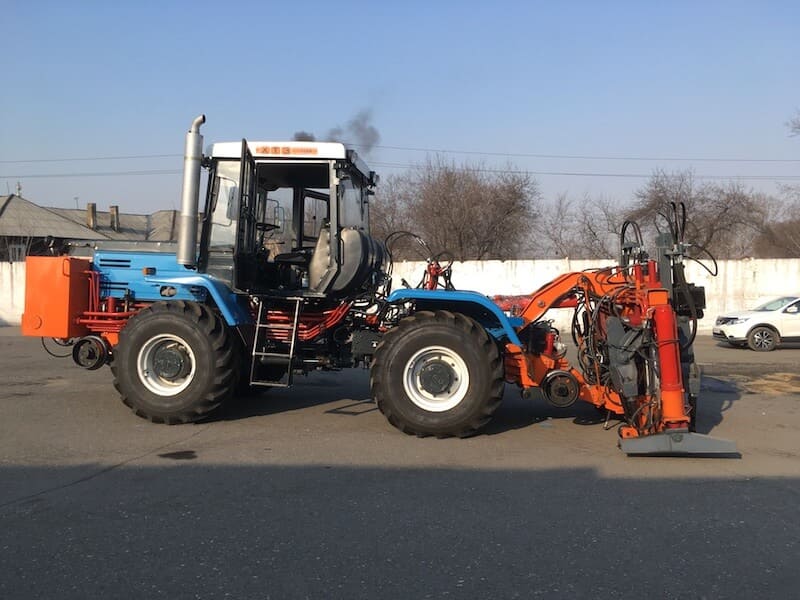

Шпалоподбивочный блок — это навесное оборудование для путевых машин, предназначенное для уплотнения балласта под шпалами. Данный механизм обеспечивает стабильность пути, ликвидируя просадки и перекосы. Он используется при строительстве новых линий, плановом ремонте и текущем содержании железнодорожного пути. Агрегат монтируется на базовый тягач, например, УПМ-1, и выполняет подбивку шпал вибрационно-динамическим способом. Это ключевой инструмент для поддержания геометрии колеи и увеличения межремонтного периода.

Основное назначение устройства — это уплотнения балластного слоя под шпалами после их подъема. Процесс подбивки шпал предотвращает неравномерную осадку рельсошпальной решетки под нагрузкой от подвижного состава. Оборудование для содержания пути данного типа работает с деревянными и железобетонными шпалами, а также с рельсами всех типов. Оно эффективно на щебеночном, гравийном и песчаном балласте, кроме смёрзшегося. Применение такого блока позволяет бригаде монтеров выполнять работы с высокой точностью и минимальной трудоемкостью.

Как устроен и работает шпалоподбивочный блок

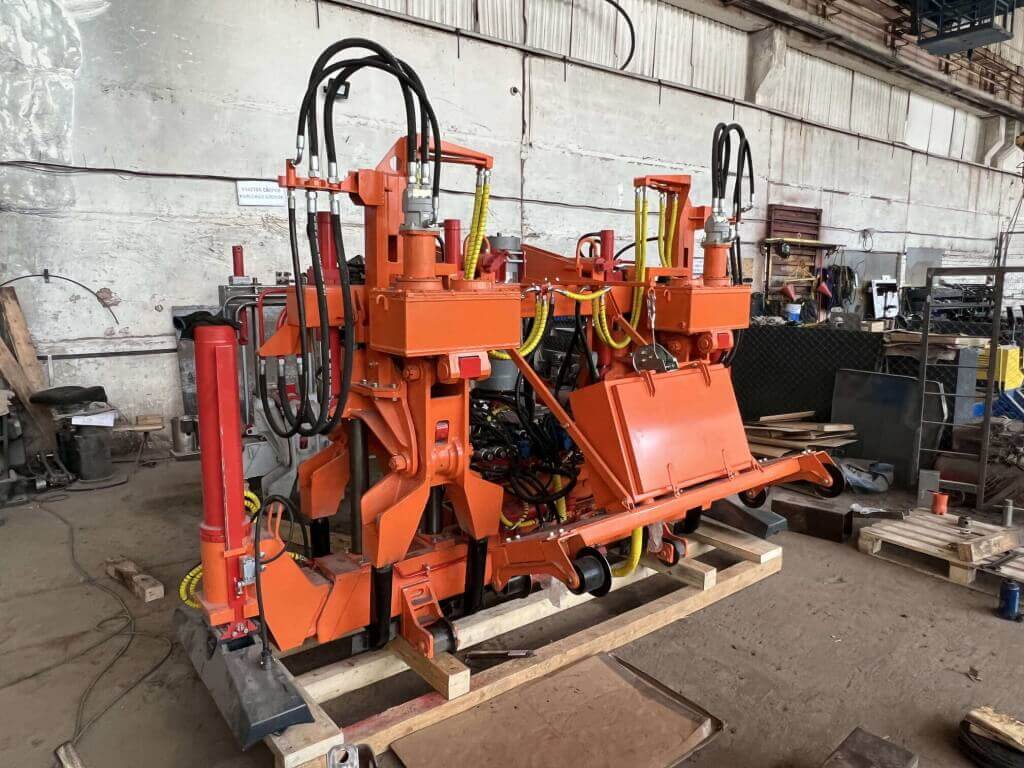

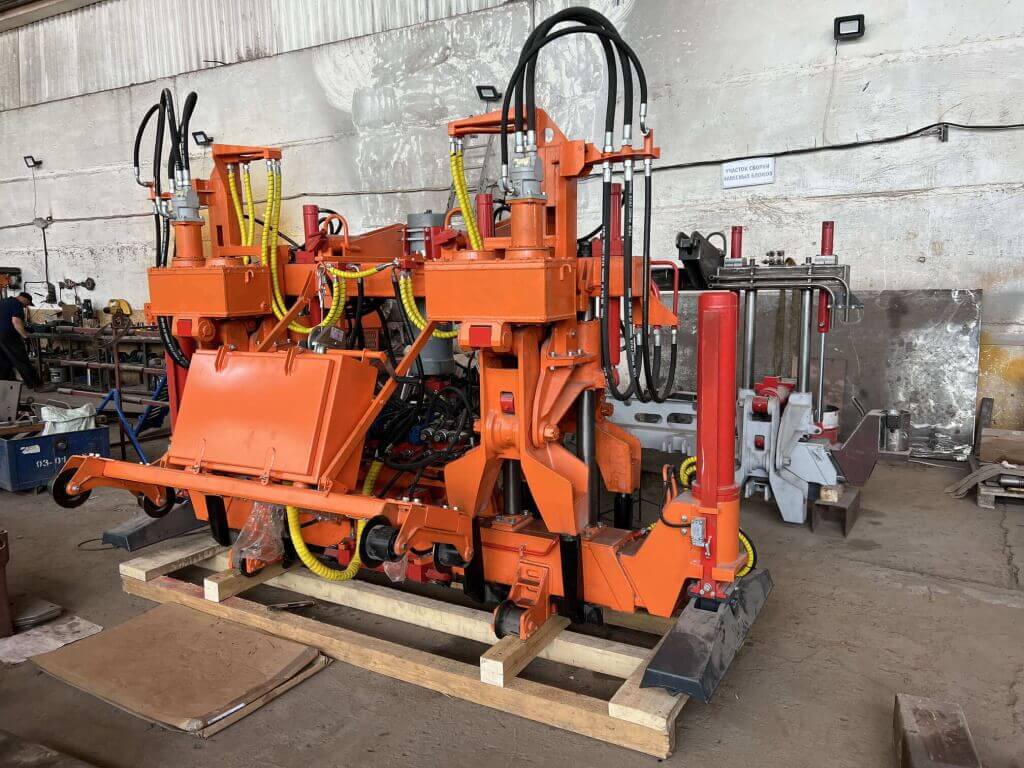

Конструкция блока включает раму, рабочий орган в виде вибрационных лопаток, гидравлическую систему и пульт управления. Механизм приводится в действие от гидронасоса базовой машины. Рабочий орган — это шпалоподбойки, совершающие колебания с частотой 35 Гц и амплитудой 6 мм. Такие параметры вибрации обеспечивают глубокое и равномерное уплотнение щебня. Гидравлическая система агрегата развивает давление до 10 МПа, что создает необходимое усилие для подъема пути и работы вибрационного механизма.

Принцип работы основан на передаче колебаний от лопаток на балласт, что вызывает его перераспределение и уплотнение. Блок позволяет производить подъем рельсошпальной решетки на высоту до 200 мм и ее сдвижку в плане. Управление осуществляется дистанционно с кнопочного пульта оператора, что обеспечивает безопасность и удобство контроля процесса. Электроэнергия потребляется только системами управления, а мощность, потребляемая блоком, не превышает 0.25 кВт. Это делает агрегат энергоэффективным решением для путевых работ.

Применение для выправки железнодорожного пути и подбивки шпал в стрелочных переводах

Данный выправочно-подбивочный блок широко используется для выправки железнодорожного пути на прямых и кривых участках. Он эффективен при выполнении всех видов ремонтов, включая капитальный и средний, а также при текущем содержании. Особое значение агрегат имеет для подбивки шпал в стрелочных переводах — сложных зонах, требующих высокой точности уплотнения балласта. Рабочий орган устройства обеспечивает доступ к труднодоступным местам вокруг креплений и под остряками.

Оборудование для содержания полосы отвода позволяет выполнять работы без снятия напряжения в контактной сети. Универсальность применения делает его популярным для обслуживания магистральных, станционных и подъездных путей. Блок позволяет восстанавливать профиль балластной призмы после прохода тяжелого грузового состава, устраняя переуплотнение и нарушение уровня. Использование этого инструмента значительно сокращает время на выполнение путевых работ и повышает их качество, что напрямую влияет на безопасность движения.

Сравнение с другими способами уплотнения балласта

По сравнению с ручным путевым инструментом, таким как вибрационные трамбовки, механизированный блок обеспечивает большую производительность и равномерность уплотнения. Ручной труд требует значительных усилий бригады монтеров и большего времени на выполнение задания. Альтернативой могут служить более крупные путевые машины, например, ВПО, но они менее мобильны и экономически невыгодны на малых объемах работ. Прицепной подбивочный модуль занимает промежуточное положение, сочетая мобильность и эффективность.

Основное преимущество данного блока — это возможность интеграции в универсальную путевую машину, которая выполняет несколько операций. Комплексный подход с использованием выправочно-подбивочного оборудования сокращает количество техники на участке и общее время работ. В отличие от чисто рихтовочных или подъемных устройств, этот агрегат совмещает функции, обеспечивая полный цикл обработки конкретного участка пути. Его применение особенно оправдано при ликвидации пучин и просадок в весенне-осенний период.

Эксплуатация и обслуживание шпалоподбивочного блока

Эксплуатация блока не требует специального обучения персонала, кроме базовых навыков работы с путевой техникой. Обслуживание заключается в регулярной проверке состояния гидравлических шлангов, соединений и уровня масла. Рекомендуется визуальный осмотр лопаток шпалоподбоек на предмет износа после каждой смены. Смазка подшипников и других трущихся частей проводится согласно графику производителя. Срок службы агрегата напрямую зависит от соблюдения регламента технического обслуживания.

Простота конструкции минимизирует количество потенциальных неисправностей. Большинство запасных частей, таких как втулки, уплотнительные кольца и гидроцилиндры, доступны для быстрой замены. Ремонт обычно проводится в условиях путеремонтной мастерской или силами выездной бригады специалистов. Наличие собственного склада запчастей у поставщика сокращает время простоя оборудования. Это обеспечивает максимальный коэффициент технической готовности машины к работе в любых условиях.

Технические характеристики
